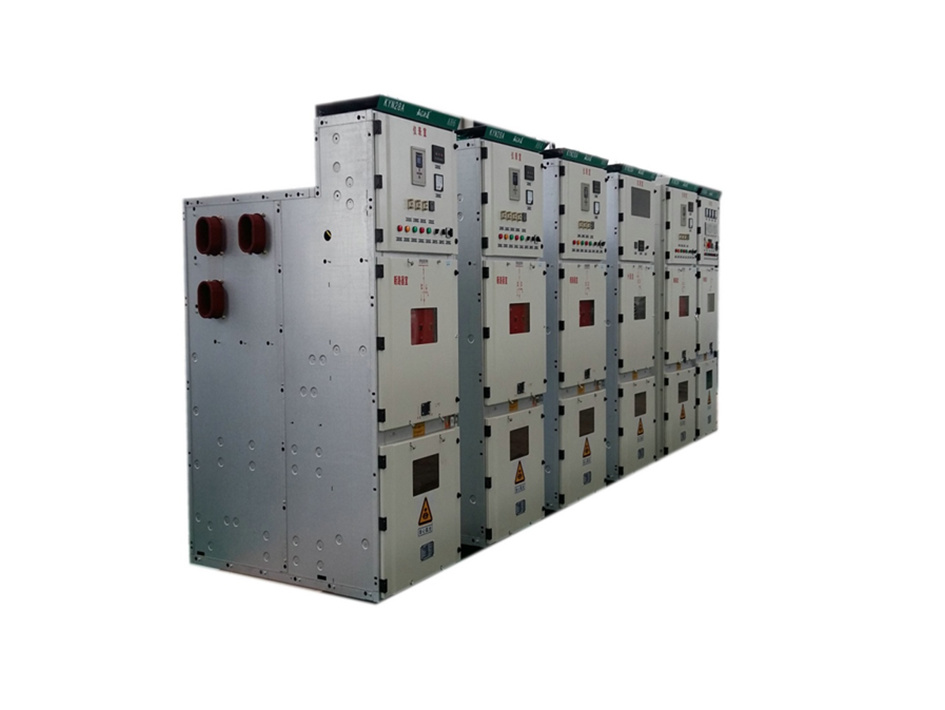

KYN28A(P、V-12)交流金属封闭开关设备
KYN28A(P/V-12)交流金属封闭开关设备,又称中置式开关柜(全称:铠装型移开式交流金属封闭开关设备),系三相交流50Hz的户内成套配电装置,用于接受和分配3.6-12 千伏的网络电能并对电路实行控制保护及监测。
关键词:
交流
断路器
额定
防止
电流
开关设备
电压
所属分类:
产品介绍
产品简介
KYN28A(P/V-12)交流金属封闭开关设备,又称中置式开关柜(全称:铠装型移开式交流金属封闭开关设备),系三相交流50Hz的户内成套配电装置,用于接受和分配3.6-12 千伏的网络电能并对电路实行控制保护及监测。广泛应用于发电厂、中小型发电机送电,工矿企事业配电,电力系统二次变电所受电、送电,大型高压电动机起动等,实行控制、保护、检测之用。本开关设备一次接线方案完整、全面,能满足用户各种安装要求,即可配用国内不同厂家生产的VS1真空断路器,又可配用国际知名厂家生产的各类真空断路器(法国施耐德电气EV12真空断路器、美国通用电气VB2-12真空断路器等),能满足不同用户的需要。产品满足GB/T 3906、DL403、DL404、IEC-298 等相关标准。
性能特点
具有防止误操作断路器,防止带负荷推拉手车,防止带电关合接地开关,防止接地开关在接地位置送电和防止误入带电间隔,即简称的“五防功能”。
柜体采用覆铝锌板、重量轻、机械强度高、外形美观。
在安全方面,断路器手车室、母线室和电缆室上方均设有泄压装置,释放压力以确保操作人员和开关设备的安全。
相邻的开关柜由各自的侧、隔板隔开,拼柜后仍有空气缓冲层,可以防止开关柜被故障电弧贯穿熔化。
P/V-12采用上海通用电气公司技术设计,柜体内配置VB2-12固封式手车真空断路器,柜体和断路器为同一品牌产品。
活门与断路器手车联锁即中门联锁,中门未关上时断路器不能摇进摇出,断路器在工作和试验位置不能开中门。
观察窗使用2块6mm厚透明高强度PC板,机械强度达到壳体强度,确保运行人员安全。
型号说明

主要技术参数
结构型式 |
|
小车式 |
||
额定电压 |
kV |
12 |
||
额定频率 |
Hz |
50 |
||
额定电流 |
A |
630-4000 |
||
温升试验 |
|
1.1Ir |
||
额定工频1min耐受电压 |
断口 |
kV |
48 |
|
|
对地 |
|
42 |
|
额定雷电冲击耐受电压峰值(1.2/50s) |
断口 |
kV |
85 |
|
|
对地 |
|
75 |
|
额定短路开断电流 |
kA |
31.5 |
||
额定短路关合电流 |
kA |
80 |
||
额定短时耐受电流及持续时间 |
kA/s |
20~40/4 |
||
额定峰值耐受电流 |
kA |
50~100 |
||
辅助和控制回路短时工频耐受电压 |
kV |
2 |
||
防护等级 |
柜体外壳 |
|
IP4× |
|
|
隔室间 |
|
IP2× |
