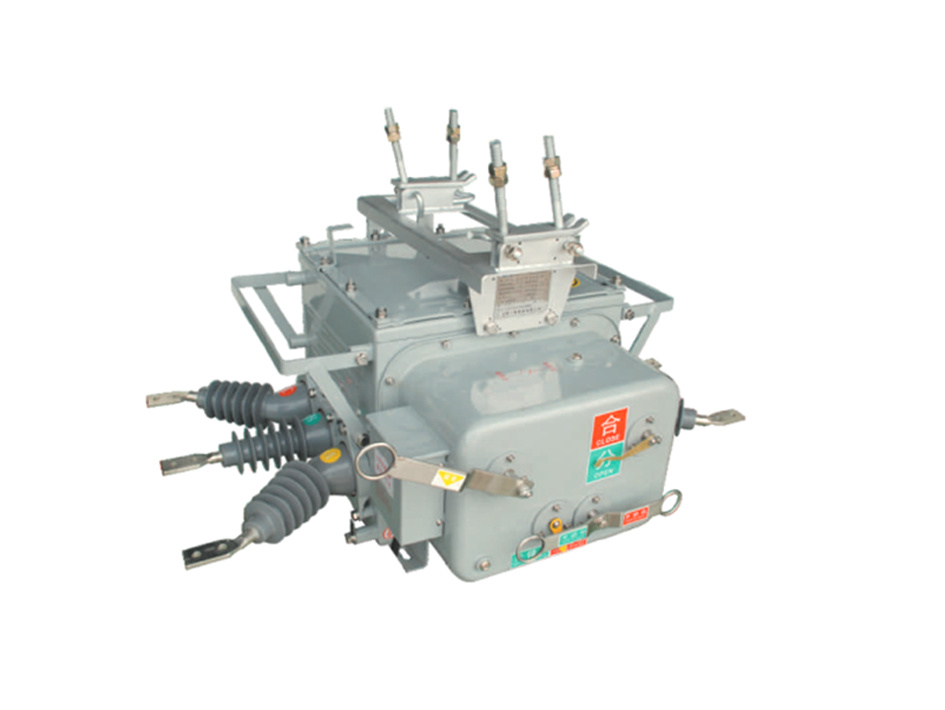

ZW20户外高压交流（分界）真空断路器
ZW20-12型户外高压交流（分界）真空断路器是额定电压12KV的户外高压开关设备，主要由ZW20型户外高压交流真空断路器本体和故障检测控制器以及外置电压互感器三大部分组成，产品符合GB1984 《高压交流断路器》、GB/T11022 《高压开关设备及控制设备标准的共用技术要求控制终端部份》等相关标准，ZW20-12型真空断路是一种免维护产品，是柱上断路器中的佳品。
关键词：
高压
额定
电流
断路器
短路
所属分类：
产品介绍
产品简介
ZW20-12型户外高压交流（分界）真空断路器是额定电压12KV的户外高压开关设备，主要由ZW20型户外高压交流真空断路器本体和故障检测控制器以及外置电压互感器三大部分组成，产品符合GB1984 《高压交流断路器》、GB/T11022 《高压开关设备及控制设备标准的共用技术要求控制终端部份》等相关标准，ZW20-12型真空断路是一种免维护产品，是柱上断路器中的佳品。
性能特点
密封性能可靠，壳体采用模具拉伸一次成型加工工艺，易于密封，防护等级到达IP67。
开断性能优越，开断短路电流25kA可达30次。
断路器主回路、二次元件、操作机构均密封在SF6气体中，不受外界环境影响，性能稳定、可靠，免维护。
进出线采用流体硅橡胶套管，使相间距达到280mm，外绝缘性能优良。
在箱体顶部安装有防爆装置，能有效阻挡物体在开关故障时飞逸出来，安全性能好。
主要技术参数
|
额定电压 |
kV |
12 |
||
|
额定绝缘水平 |
1min工频耐压 |
对地、相间/断口 |
kV |
42/48 |
|
|
雷电冲击耐压（峰值）对地、相间/断口 |
|
75/85 |
|
|
额定电流 |
kA |
630、1000、1250 |
||
|
额定频率 |
Hz |
50 |
||
|
额定短路开断电流 |
|
20、25 |
||
|
额定耐受电流（峰值） |
kA |
50、63 |
||
|
额定短时耐受电流（4S） |
kA |
20、25 |
||
|
额定短路关合电流（峰值） |
kA |
50、63 |
||
|
额定操作顺序 |
|
分-0.3S-合 分-180S-合 |
||
|
额定短路开断电流开断次数 |
次 |
30 |
||
|
机械寿命 |
次 |
10000 |
||
|
额定操作电压（可按照客户需要定制） |
V |
220 |
||
