YBD预装地埋式变电站(地埋式箱变)
YBD预装地埋式变电站是由埋入地下的变压器部分及位于地上的高低压配电柜部分组成，广泛应用于城市建筑、道路两侧、生活小区、市政设施、矿山油田、港口、旅游景点等。产品满足GB/T 17467等相关标准。
关键词：
预装
变压器
回路
低压
所属分类：
产品介绍
产品简介
YBD预装地埋式变电站是由埋入地下的变压器部分及位于地上的高低压配电柜部分组成，广泛应用于城市建筑、道路两侧、生活小区、市政设施、矿山油田、港口、旅游景点等。产品满足GB/T 17467等相关标准。
性能特点
节能环保：占地表的空间比传统箱变缩小三分之一左右，使之能靠近负荷中心安装，有效减少低压电缆的长度，并为国家每年节约大量的低压电能线损，达到既节材又节能的双重效能。
供电可靠性高：变压器采用低温设计、45#纯环烷基油、双重密封等技术，具有免维护、抗涝害等特点。尤其对于城市地区，容易受到大暴雨和爆水管等突发事件影响而产生水浸街现象，而该产品的变压器可浸水运行，景观箱体内的开关带电部分均离地1米以上（特殊地点可采用全密封设计），故可提高设备在灾害情况下的供电的可靠性。
美化环境：地表以上是一台广告灯箱或其它景观箱体，它把让人害怕的电力设备巧妙的隐在景观式箱体内，对四周的环境起到美化和协调作用，并成为了城市中的一道亮丽风景。
减少噪音和辐射：把变压器埋在地面以下，有效减少了变压器的噪声，尤其是对夜深人静时的变压器空载噪声，避免了对居民的噪声滋扰，而且，地坑也屏蔽了变压器的电磁辐射，消除了人们生理上和心理上的影响。

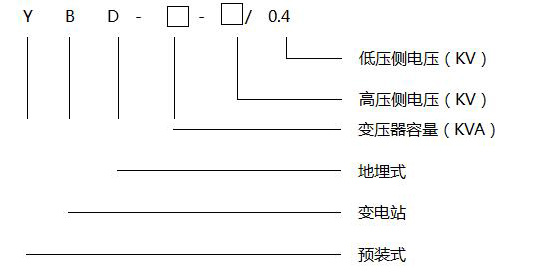

型号说明
主要技术参数
|
序号 |
项 目 |
单位 |
技术参数要求 |
|
|
1 |
额定电压Un |
高压主回路 |
kV |
10 |
|
|
|
低压主回路 |
|
0.4/0.22 |
|
2 |
热稳定电流 |
高压主回路 |
kA |
20 |
|
|
|
低压主回路 |
|
50 |
|
3 |
动稳定电流 |
高压主回路 |
kA |
50 |
|
|
|
低压主回路 |
kA |
65 |
|
4 |
1min工频耐压 |
高压主回路 |
kV |
42（开关）、35（变压器） |
|
|
|
低压主回路 |
kV |
2.5 |
|
5 |
3秒 |
辅助回路 |
kV |
2 |
|
6 |
变压器容量 |
kVA |
50～1000 |
|
|
7 |
组合样式 |
|
单灯箱、双灯箱 |
|
|
8 |
防护等级 |
|
灯箱部分IP34，变压器IP68 |
|
|
9 |
噪声水平 |
dB |
≤50dB |
|
